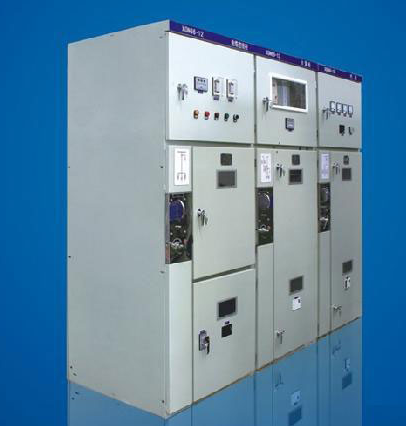

XGN66-12高压箱式固定式开关柜

一、概述

XGN66-12箱型固定式金属封闭开关设备 （简称开关柜）用于12KV及以下三相交流50Hz系统中作为接受与分配电能之用，符合国家标准GB3906《-35KV交流金属封闭开关设备》电力部DLT404《户内交流高压开关柜订货技术条件》的要求，也满足国际标准IEC60298《1KV以上52KV以下交流金属封闭开关设备和控制设备的要求》。柜体采用优质角钢焊接而成。断路器室位于柜体中（下）部，安装、调试、维护方便。标准配装ZN63N（VS1-12）断路器，并设有压力释放通道，确保人身安全。采用先进可靠边的旋转式隔离开关，可在主母线带电下安全进入断路器室检修，设有可靠功能齐全的强制性机械闭锁装置，简便有效达到“五防”要求，门上装有观察窗，可清楚观察到柜内元件的工作状态，操作机构闭锁采用同XGN2-12柜用的JSXGN闭锁机构，简单可靠方便实用。

二、主要用途

　　主要用于发电厂、变电站及工矿企业，高层建筑等场所，也可与环网柜组合应用于开闭所中。

三、正常使用条件

1、海拔高度不超过1000m；（如有特殊要求可在订货时注明）

2、环境温度：-25度至40度

3、日相对温度平均值不超过95%；月相对温度平均值不超过90%；

4、抗震能力：8度

5、无剧烈震动和冲击以及有火灾、化学腐蚀、爆炸危险的场所。
